Nadelwicklung: Präzision und Effizienz für Radialfluss-Motoren

Das Nadelwickeln zeichnet sich als vielseitige Technik für Radialfluss-Motorstatoren aus und ermöglicht eine hochpräzise Spulenplatzierung in komplexen Geometrien bei gleichzeitiger Unterstützung sowohl konzentrierter als auch verteilter Konfigurationen. Es überzeugt durch konsistente Füllfaktoren und eine Reduzierung von Fertigungsfehlern, was es für automatisierte Produktionslinien geeignet macht. Dieser Artikel stellt die Methode, ihre Vorteile gegenüber Alternativen und wichtige Überlegungen für Ingenieure vor, die vom Design zur skalierbaren Montage übergehen.

Radialfluss-Motoren erfordern Wickelprozesse, die gleichmäßige elektrische Eigenschaften und mechanische Integrität gewährleisten, insbesondere in genutetem Statoren, wo der Platz begrenzt ist. Das Nadelwickeln, bei dem eine geführte Nadel den Draht direkt in die Nuten einlegt, bietet im Vergleich zu herkömmlichen Flyer- oder Linearmethoden eine überlegene Kontrolle, minimiert Drahtschäden und ermöglicht engere Packungen.

Warum Nadelwickeln für Radialfluss-Statoren bevorzugt wird

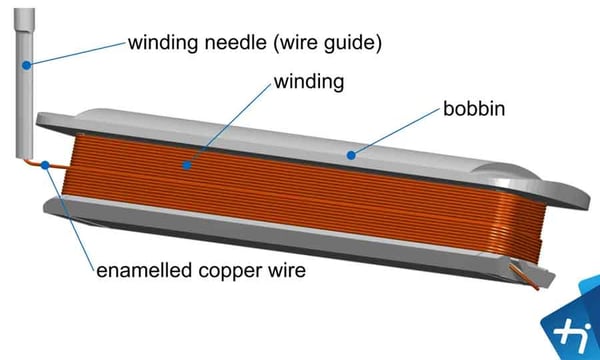

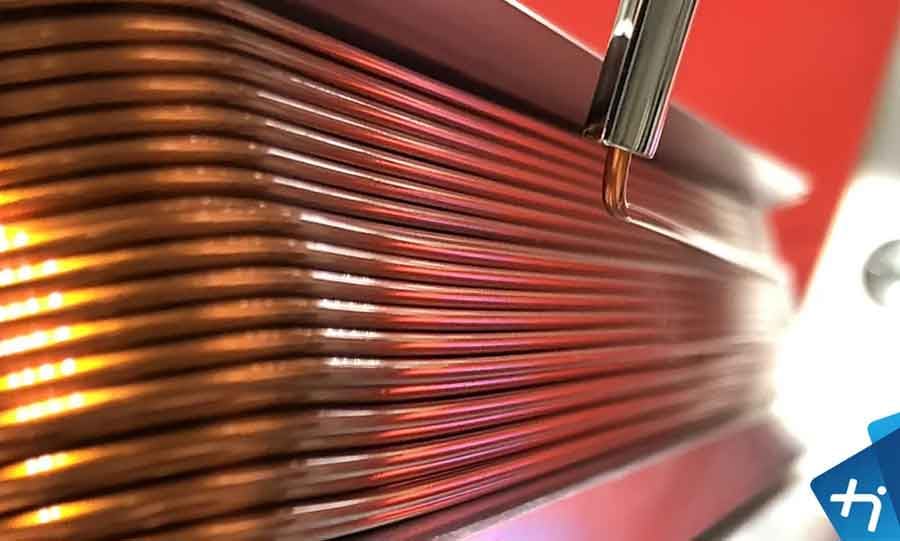

Beim Nadelwickeln wird der Draht durch eine Hohlnadel geführt, die durch die Statornuten navigiert und die Spulen Schicht für Schicht mit minimalen Spannungsschwankungen ablegt. Diese Präzision ist besonders vorteilhaft für konzentrierte Wicklungen in Radialfluss-Konstruktionen, bei denen enge Nutgeometrien eine genaue Platzierung erfordern, um Überkreuzungen oder Lücken zu vermeiden. Im Gegensatz zum Flyerwickeln, das bei Motoren mit hoher Polzahl Drahtverdrillungen verursachen kann, reduzieren Nadeltechniken Fehler und unterstützen die Automatisierung, was zu reproduzierbaren Induktivitäts- und Widerstandswerten führt. Es eignet sich auch für verschiedene Drahttypen, von rund bis rechteckig, was es vielseitig für Anwendungen wie Robotik oder Drohnen macht.

Hohe Füllfaktoren mit Nadelwickeln erreichen

Hohe Füllfaktoren werden durch die Fähigkeit der Methode erreicht, Drähte orthogonal in Mehrschichtkonfigurationen zu packen, wobei in der Praxis häufig 65 % überschritten werden. Bei der Verwendung von Litz- oder Runddraht minimiert die kontrollierte Nadelbewegung Lufteinschlüsse, verbessert Wärmepfade und reduziert Wirbelstrom-Hotspots. Für Kantwicklungsanwendungen ermöglichen Anpassungen die Handhabung von Flachdraht, obwohl orthozykische Muster mit Runddraht unkomplizierter sind. Ingenieure sollten Nutform und Drahtdurchmesserverhältnisse berücksichtigen, um dies zu optimieren, da eine unsachgemäße Einrichtung zu ungleichmäßigen Schichten und erhöhten Verlusten führen kann.

Häufige Fertigungsherausforderungen überwinden

Zu den Herausforderungen gehört die Einhaltung von Luftspaltentoleranzen beim Wickeln, bei denen Vibrationen oder Fehlausrichtungen Reibung oder ungleichmäßigen Fluss verursachen können. Thermische Effekte während des Prozesses, wie die Drahterwärmung durch Reibung, müssen durch Kühlvorrichtungen kontrolliert werden. Bei Drohnen- oder Robotikmotoren, wo die kompakte Bauweise diese Probleme verstärkt, hilft die Simulation von Wickelpfaden über CAD-Tools dabei, Problemen vorzubeugen. Qualitätsprüfungen wie Hochspannungstests nach dem Wickeln gewährleisten die Isolationsintegrität und Leistungsübereinstimmung.

Nadelwickeln für Produktionseffizienz skalieren

Für die Serienproduktion werden automatisierte Nadelwickler mit Roboterarmen für einen hohen Durchsatz integriert und unterstützen Serien von 10.000 Einheiten jährlich. Konsistenz bei Füllfaktor und Verlusten wird durch programmierbare Parameter und In-Line-Überwachung erreicht. Die Zusammenarbeit mit erfahrenen Herstellern optimiert die Werkzeugindividualisierung, verkürzt Lieferzeiten und Kosten und gewährleistet gleichzeitig die Einhaltung von Normen für industrielle Anwendungen.

Bildquelle: Technische Hochschule Ingolstadt
