Verlust- und platzoptimierte Radialfluss-Wicklungen

Die Balance zwischen Drahtquerschnitt, Füllfaktor und Verlusten stellt eine Kernherausforderung im Design von Radial-Flux-Motoren dar, wobei AC/DC-Effekte wie Wirbelströme (eddy currents) und Skin-Effekt die Effizienz und thermische Leistung beeinträchtigen. Die optimale Wahl – ob einlagige Edgewise-Wicklungen zur Verlustminimierung oder mehrlagige Litz-/orthocyclische Wicklungen zur besseren Raumnutzung – hängt von einer ganzheitlichen Bewertung von Frequenz, Stromstärke und Fertigungsfaktoren ab, um eine zuverlässige Torque density zu erreichen.

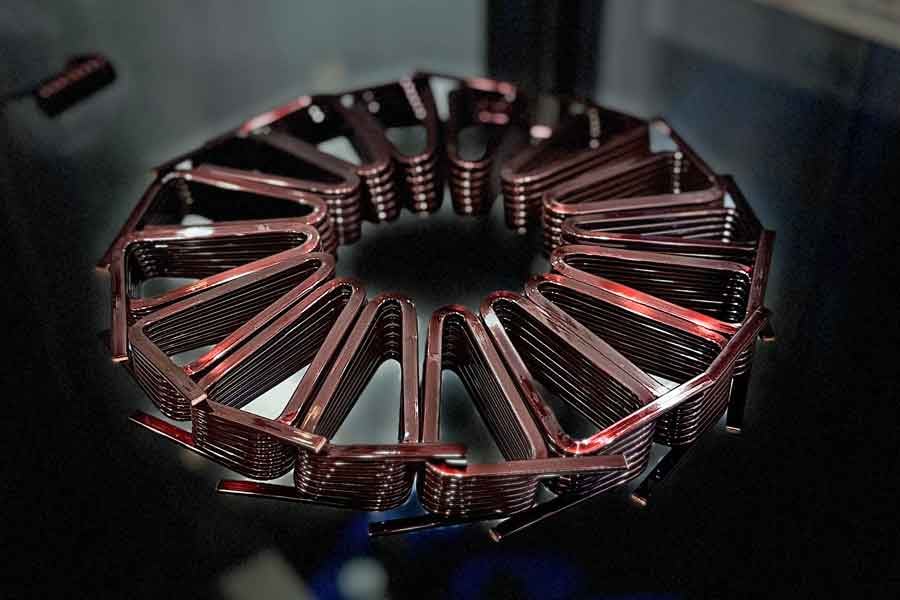

Die Balance zwischen Drahtquerschnitt, Füllfaktor und Verlusten stellt eine Kernherausforderung im Design von Radial-Flux-Motoren dar...Ingenieure, die Radial-Flux-Permanentmagnetmotoren entwerfen, stoßen häufig auf Kompromisse bei den Wicklungskonfigurationen, die sich direkt auf die Gesamteffizienz und Zuverlässigkeit des Systems auswirken. Beispielsweise kann die Priorisierung der Verlustreduktion bei hohen Frequenzen kompakte einlagige Lösungen begünstigen, während raumbegrenzte Designs mit mehreren Lagen Alternativen erfordern, die hohe Füllfaktoren beibehalten und thermische Risiken mindern.

Einlagige Hochkantwicklungen: ideal zur Minimierung von AC- und DC-Verlusten

Einlagige Hochkantwicklungen, die flaches rechteckiges Drahtmaterial auf Kante verwenden, bieten eine effektive Möglichkeit, sowohl DC- (I²R) als auch AC-Verluste in Radial-Flux-Motoren zu reduzieren. Die Geometrie ermöglicht höhere Stromdichten bei minimalem Skin-Effekt bei erhöhten Frequenzen, da das dünne Profil eine größere Oberfläche für die Stromverteilung bietet. Wirbelstromverluste (eddy current losses) werden ebenfalls verringert durch die reduzierte Leiterdicke senkrecht zum Magnetfeld. In der Praxis können Füllfaktoren über 70 % erreicht werden, was diese Konfiguration für Hochleistungsanwendungen geeignet macht, bei denen thermische Hotspots vermieden werden müssen – allerdings erfordert sie präzise Fertigung, um Isolationsausfälle zu verhindern.

Mehrlagige Alternativen: Litze und orthozyklische Wicklung für bessere Raumnutzung

...Bei Designs, die aufgrund der Nutgeometrie oder elektrischer Anforderungen mehrere Lagen erfordern, können Litzendrähte – bestehend aus mehreren isolierten Litzen, die miteinander verdrillt sind – oder orthozyklische Wicklungen mit Standard-Runddraht wettbewerbsfähige Füllfaktoren (60–80 %) erreichen und die Fertigungskomplexität vereinfachen. Litzendraht mindert Skin- und Proximity-Effekte, indem der Strom über die Litzen verteilt wird, wodurch der AC-Widerstand bei hohen Frequenzen sinkt, während orthocyclische Techniken dichtes Packen mit minimalen Luftspalten ermöglichen. Im Vergleich zu Edgewise in Mehrlagenaufbauten reduzieren diese Methoden die Wicklungskomplexität und Lufttaschen, die Wärme einschließen könnten, und verbessern die Wärmeleitung zum Stator-Kern. Allerdings können sie leicht höhere DC-Verluste verursachen, wenn die Litzenisolierung Widerstand hinzufügt – eine sorgfältige Bewertung gegenüber den Drehmomentanforderungen ist erforderlich.

Kritisch: Einlagige Edgewise-Konfigurationen können in bestimmten Nutgeometrien immer noch höhere Füllfaktoren als Mehrlagen erreichen und über 70 % Effizienz bieten.

Die Wahl zwischen einlagiger Edgewise und mehrlagigen Alternativen sollte durch eine ganzheitliche Bewertung aller Designparameter erfolgen.

Nicht durch inhärente Überlegenheit einer Topologie, sondern durch diejenige, die am besten zur spezifischen Kombination aus Frequenz, Stromdichte, thermischen Einschränkungen und Fertigungsfähigkeit passt.

Frequenz- und Strombetrachtungen bei der Wicklungsauswahl

Betriebsfrequenz und Stromstärken sind entscheidend für die optimale Wicklungsstrategie, aber Drahtdurchmesser-Einschränkungen und Fertigbarkeit müssen in diese Entscheidung einbezogen werden.

Hochfrequenzbetrieb (>100 Hz)

Skin-Effekt wird ausgeprägt, was Litz (zur AC-Verlustminderung) oder Edgewise (für kombinierte AC- und DC-Effizienz mit minimalen Verlusten) begünstigt. Diese Topologien verteilen den Strom effektiv und reduzieren Proximity-Effekt-Heizung, wodurch die Effizienz in anspruchsvollen Anwendungen erhalten bleibt.

Niederfrequenz- und DC-dominante Anwendungen

Der Auswahlprozess ist nuancierter als allein der Materialkosten und erfordert explizite Berücksichtigung von Drahtdurchmesser-Einschränkungen.

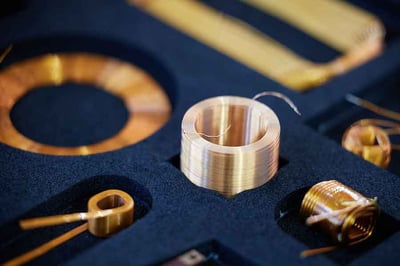

  • Bei moderaten Strömen, bei denen der erforderliche Drahtdurchmesser etwa 1,8 mm oder darunter liegt, bietet eine orthozyklisch gewickelte Luftspule mit Backlackdraht kostengünstige Lösungen, da eine Luftspule einen Spulenkörper entbehrlich macht und die Montage vereinfacht.
  • Bei höheren Strömen, bei denen der erforderliche Drahtdurchmesser etwa 1,8 mm überschreitet, ist Backlackdraht nicht mehr verfügbar, wodurch Standard-orthozyklische Lösungen unmöglich werden. In diesen Hochstrom-DC-Szenarien werden Hochkant-Flachleiter-Designs zur optimalen Lösung: Sie bieten überlegene Raumeffizienz, hohe Füllfaktoren (70 %+) und eliminieren Spulenkörper-Kosten vollständig. Obwohl eine Hochkantwicklung engere Fertigungstoleranzen erfordert als Runddraht-Alternativen, kann es die niedrigsten Gesamtbetriebskosten für Hochstrom-DC-Anwendungen liefern, indem es Materialeffizienz mit vereinfachter Montage und reduzierter Bauteilanzahl kombiniert.

In diesen Hochstrom-DC-Szenarien werden Edgewise-Flachleiter-Designs zur optimalen Lösung...

Stromdichte-Ziele, typischerweise im Bereich von 4–8 A/mm², müssen gegen thermische Grenzen abgewogen werden, da Überschreitungen Verluste und Sättigungsrisiken verstärken. Ingenieure können analytische Tools wie Finite-Elemente-Analyse (FEA) nutzen, um diese Wechselwirkungen zu modellieren, einschliesslich Beziehungen wie effektiver Widerstand R_eff = R_dc * (1 + (f / f_crit)^2), wobei f_crit die kritische Frequenz für den Skin-Effekt-Eintritt bezeichnet, um Designs mit EV- oder Industriemotor-Spezifikationen abzustimmen. Die Drahtdurchmesser-Auswahl sollte der Topologie-Auswahl vorausgehen, um unrealistische Fertigungseinschränkungen zu vermeiden.

Von Design-Validierung zum Prototyp: Sicherstellung thermischer Zuverlässigkeit

Die Validierung umfasst thermische FEA und Loss-Mapping zur Vorhersage von Hotspot-Temperaturen, Vergleich simulierter I²R- und Wirbelstromverluste mit Prototyp-Dynamometer-Tests. Abweichungen entstehen oft aus realen Toleranzen im Drahtquerschnitt oder Füllfaktor-Variationen. Um dies zu überbrücken, ist iteratives Prototyping mit kontrollierten Wicklungsprozessen essenziell. Eine frühe Einbindung eines spezialisierten Spulenherstellers kann diese Aspekte verfeinern und massgeschneiderte Wicklungen liefern, die thermische Integrität und Leistungskonsistenz von Labor bis Produktion gewährleisten.
